IATF 16949质量管理体系过程关系与乌龟图：MP、COP与SP过程解析
IATF 16949质量管理体系强调以过程方法管理汽车供应链中的质量风险，并通过顾客导向过程、管理过程和支持过程建立相互关联的运营系统。结合六西格玛的数据分析与持续改善思维，企业可以利用过程关系图和乌龟图，进一步明确输入、输出、责任、资源、指标及风险控制要求。
一、什么是IATF 16949质量管理体系？

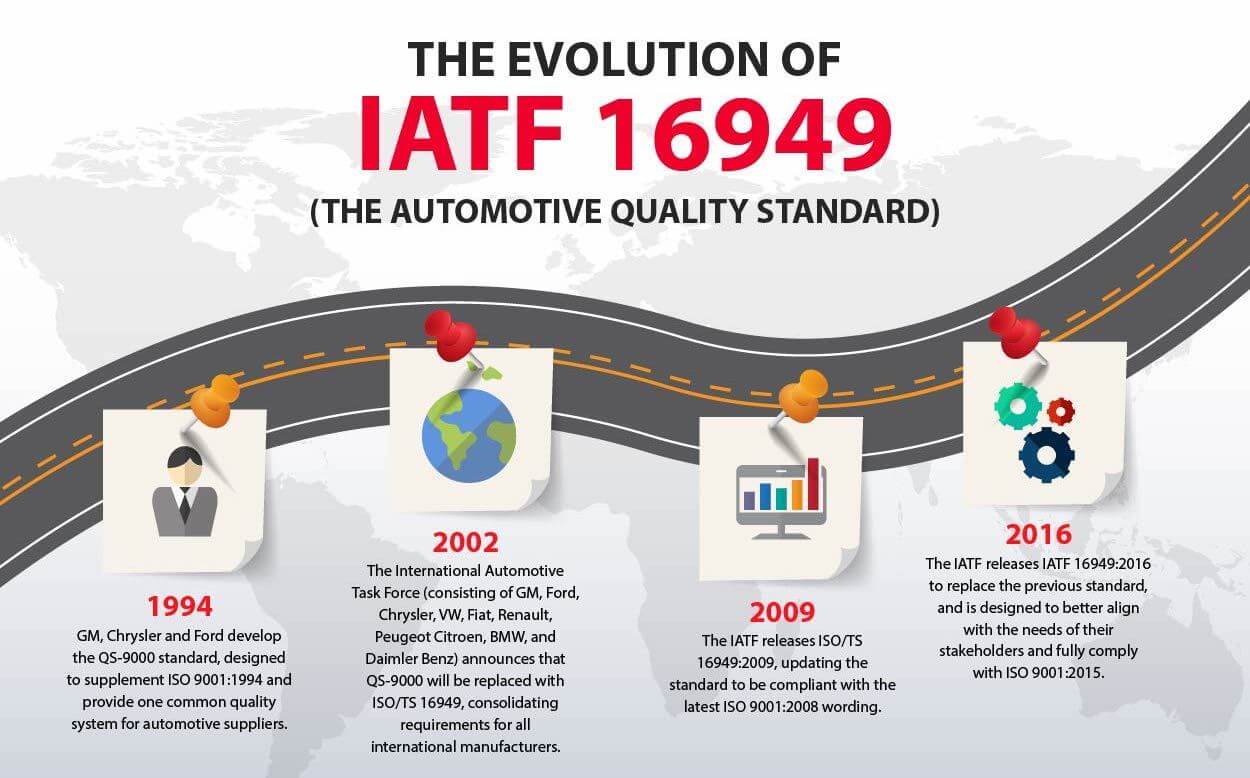

IATF 16949:2016是由国际汽车工作组（International Automotive Task Force，IATF）制定的汽车行业质量管理体系标准。
该标准以ISO 9001:2015为基础，并结合汽车行业对产品安全、缺陷预防、变差控制、供应商管理及持续改善的特殊要求，适用于汽车零部件及相关服务供应链组织。
IATF 16949并不是把企业管理活动拆分成彼此独立的部门，而是要求组织从“过程”的角度理解整个质量管理体系。每个过程都有明确的输入、活动、资源、责任、输出、绩效指标及相关风险，同时与其他过程形成相互作用。
二、IATF 16949的过程关系是什么？
过程关系是指组织内部不同管理活动之间的输入、输出及信息传递关系。
例如，顾客需求进入企业后，可能依次涉及：
- 合同评审与订单确认
- 产品和过程设计开发
- 采购与供应商管理
- 生产制造与过程检验
- 交付与顾客反馈
- 问题分析与持续改善
这些活动并非单独运行。前一个过程的输出，往往会成为后一个过程的输入；某个支持过程出现异常，也可能直接影响顾客导向过程的绩效。
在许多企业的IATF 16949过程架构中，通常会将过程划分为三类：
- MP：Management Process，管理过程
- COP：Customer-Oriented Process，顾客导向过程
- SP：Support Process，支持过程
需要注意的是，IATF 16949并没有规定所有企业必须采用完全相同的过程名称或固定数量。企业应根据自身产品、规模、组织架构及业务特点建立适合的过程体系。以下所述的8个MP、5个COP和10个SP，是一种常见的过程规划示例。
三、8个MP管理过程
管理过程主要负责确定企业方向、配置资源、评估绩效及推动持续改善。它们通常由最高管理层或相关职能负责人主导。
常见的8个MP管理过程可包括：
- 战略策划过程：分析组织环境、相关方需求及经营风险，制定企业发展方向。
- 质量目标管理过程：设定质量、交付、成本及顾客满意度目标，并定期追踪。
- 风险与机遇管理过程：识别质量管理体系及运营过程中的风险与改善机会。
- 资源规划过程：配置人员、设备、资金、基础设施及技术资源。
- 内部审核过程：通过体系审核、制造过程审核及产品审核评价体系有效性。
- 管理评审过程：由最高管理层综合评估质量管理体系的适宜性、充分性和有效性。
- 绩效分析过程：分析顾客投诉、过程能力、交付表现、质量成本及供应商绩效。
- 持续改善过程：运用问题解决、纠正措施及数据分析方法推动改善。
管理过程虽然未必直接制造产品，但会决定企业是否拥有足够资源、正确目标和有效机制来满足顾客要求。
四、5个COP顾客导向过程
顾客导向过程是从识别顾客需求开始，并以满足顾客要求为目标的核心业务流程。
常见的5个COP顾客导向过程包括：
- 市场开发与顾客需求识别：了解市场趋势、顾客特殊要求及潜在项目机会。
- 合同评审与订单管理：确认产品规格、交期、产能、法规及技术要求。
- 产品和制造过程设计开发：进行产品策划、设计验证、过程开发及生产准备。
- 生产制造与产品实现：根据控制计划、作业标准及顾客要求完成生产。
- 交付、服务与顾客反馈：安排产品交付，处理售后问题、顾客投诉及满意度信息。
COP通常贯穿企业从接收顾客要求到交付产品的全过程，因此也是IATF 16949审核关注的重点。
在绘制过程关系图时，应特别说明每个COP与其他过程之间如何传递信息。例如，合同评审的输出可能成为设计开发的输入；设计开发的输出则会影响采购、设备、生产及检验过程。
五、10个SP支持过程
支持过程为管理过程和顾客导向过程提供人员、技术、设备、文件、测量及供应链等方面的支持。
常见的10个SP支持过程可包括：
- 人力资源与培训管理：确保人员具备岗位所需能力和质量意识。
- 文件与记录管理：控制程序文件、作业指导书、表单及质量记录。
- 采购与供应商管理：选择、评价和监督外部供方，控制采购产品质量。
- 设备与工装管理：维护生产设备、模具、夹具及相关基础设施。
- 监视和测量资源管理：管理量具、检具、校准及测量系统分析。
- 仓储与物流管理：控制原材料、在制品、成品、包装及运输。
- 产品检验与试验管理：按照检验计划验证产品是否符合要求。
- 不合格品管理：识别、隔离、评审并处置不符合要求的产品。
- 信息系统与数据管理：保障生产、质量和顾客数据的准确性与安全性。
- 实验室与检测管理：确保内部或外部实验室具备相应能力。
支持过程不会直接从顾客处取得订单，但它们会显著影响产品质量。例如，测量系统失效可能导致错误判定，设备维护不足可能造成过程变差，而培训不到位则可能增加操作风险。
六、什么是IATF 16949乌龟图？
乌龟图是一种用于描述过程要素及相互关系的可视化工具。由于其结构类似乌龟的身体、头部和四肢，因此被称为“乌龟图”。
乌龟图通常围绕一个具体过程，回答以下问题：
- 输入是什么？
- 输出是什么？
- 由谁执行？
- 使用哪些设备、设施或资源？
- 采用什么方法、程序或标准？
- 如何评价过程绩效？
乌龟图并非IATF 16949强制要求使用的固定表格，但它非常适合用于过程识别、内部审核、员工培训及审核准备。
七、乌龟图的核心组成要素
1. 过程输入
输入是启动过程所需的信息、材料、要求或资源。
例如，合同评审过程的输入可能包括顾客图纸、技术规范、交付要求、报价资料及顾客特殊要求。
2. 过程输出
输出是过程完成后产生的结果。
例如，合同评审过程的输出可能包括已批准订单、技术评审结论、产能确认结果及项目风险清单。
3. 谁来执行
这一部分用于明确过程负责人、参与部门及岗位资格要求。
除了写明“销售部”或“质量部”，还应考虑人员是否具备必要的经验、培训及授权。
4. 使用什么资源
资源可能包括设备、软件、信息系统、检具、生产设施及工作环境。
5. 采用什么方法
方法包括程序文件、作业指导书、控制计划、法律法规、顾客特殊要求及相关标准。
6. 如何衡量过程绩效
每个过程都应设置适当的关键绩效指标，例如：
- 合同评审及时率
- 准时交付率
- 一次交验合格率
- 设备综合效率
- 顾客投诉数量
- 供应商不良率
- 纠正措施按期关闭率
指标应能够反映过程是否有效，而不只是为了满足审核要求而设置。
八、如何绘制IATF 16949过程关系图？
绘制过程关系图时，可以按照以下逻辑展开：
- 识别顾客及其他相关方的要求。
- 确定直接创造顾客价值的COP过程。
- 识别负责战略、监督和改善的MP过程。
- 识别为核心业务提供资源的SP过程。
- 明确每个过程的输入和输出。
- 用箭头表示过程之间的信息流、物流或责任关系。
- 设置过程绩效指标及过程负责人。
- 定期根据组织变化更新过程关系图。
一份有效的过程关系图，应能让审核员和员工快速理解企业如何把顾客需求转化为最终产品，以及不同部门如何共同保证产品质量。
九、乌龟图在内部审核中的应用
进行IATF 16949内部审核时，审核员可以沿着乌龟图逐项提问。
例如审核生产过程时，可以检查：
- 生产输入是否完整并经过批准？
- 设备、工装和人员是否满足要求？
- 控制计划与现场操作是否一致？
- 过程参数是否受到监控？
- 异常产品如何隔离和处理？
- 过程绩效是否达到目标？
- 过程风险是否得到有效控制？
这种审核方法比单纯逐条核对标准更接近实际运营，也更容易发现过程接口、职责分工和执行一致性方面的问题。
十、过程关系图与乌龟图的常见误区
只画流程，不说明相互作用
如果图中只有过程名称，却没有输入、输出及连接关系，就难以体现真正的过程方法。
所有企业使用同一套过程清单
过程数量并非越多越好，也不应直接复制其他公司的过程名称。企业需要根据自身业务建立适用的过程架构。
乌龟图内容长期不更新
当组织架构、设备、系统、顾客要求或绩效指标发生变化时，乌龟图也应同步更新。
指标数量过多但缺乏意义
过程指标应聚焦质量、效率、交付、成本及风险，而不是追求表面上的数量。
忽略过程风险与顾客特殊要求
汽车行业特别重视产品安全、法规符合性及顾客特殊要求，这些内容应在过程策划及审核中得到体现。
十一、如何利用PPT进行IATF 16949培训？
一套清晰的IATF 16949过程关系与乌龟图PPT，可以按照以下结构设计：
- IATF 16949过程方法概述
- MP、COP与SP的定义
- 企业整体过程关系图
- 8个MP管理过程说明
- 5个COP顾客导向过程说明
- 10个SP支持过程说明
- 乌龟图结构与填写方法
- 实际过程案例
- 内部审核提问示例
- 常见不符合项及改善建议
我在接触质量体系培训时发现，先通过结构化课程理解过程方法，再结合企业实际绘制乌龟图，通常比直接套用模板更容易掌握，也更有助于后续审核和改善。
十二、结语：让质量体系真正按照过程运行
IATF 16949过程关系图帮助企业从整体层面理解管理过程、顾客导向过程和支持过程之间的联系；乌龟图则进一步说明每个过程如何运行、由谁负责、使用什么资源，以及如何评价绩效。
无论企业采用8个MP、5个COP和10个SP，还是根据自身情况建立其他过程架构，重点都不在于过程数量，而在于各过程能否有效连接、稳定运行并持续满足顾客要求。
当过程关系图不再只是认证资料，乌龟图也不再只是审核表格时，IATF 16949质量管理体系才能真正融入企业日常经营，并成为降低风险、预防缺陷和持续改善的重要管理工具。
